Dokładność pomiarów niwelatorem – co wpływa na wynik?

Dokładność pomiarów niwelacyjnych zależy bezpośrednio od sposobu przygotowania sprzętu, warunków terenowych oraz jakości samego instrumentu. Poniższy poradnik przedstawia konkretne mechanizmy wpływające na precyzję niwelacji oraz praktyczne metody ograniczania błędów.

Czynniki techniczne i środowiskowe wpływające na dokładność pomiarów

Największy wpływ na dokładność pomiaru ma prawidłowa kalibracja niwelatora, szczególnie regulacja kolimacji odpowiedzialnej za geometrię osi celowej. Nawet odchyłka rzędu kilku sekund kątowych powoduje systematyczne przesunięcia odczytów, które w niwelacji liniowej narastają wraz z długością ciągu. Równie istotne jest dokładne wypoziomowanie instrumentu – niecentryczność baniek libelli czy luz śrub poziomujących natychmiast generują błędy niwelacji.

Stabilność statywu geodezyjnego ma kluczowe znaczenie zwłaszcza na miękkim lub zmarzniętym gruncie. Nierównomierne osiadanie nóg statywu wprowadza mikroprzechyły niewidoczne gołym okiem, ale łatwo zauważalne w postaci rozbieżności odczytów. Jakość optyki – powiększenie lunety, transmisja światła czy średnica obiektywu – wpływa na jednoznaczność odczytu kresek łaty, co przy łacie o podziałce milimetrowej przekłada się na błąd rzędu 1–2 mm.

Warunki atmosferyczne, szczególnie refrakcja powietrza w upalne dni, mogą przesuwać obraz łaty nawet o kilka milimetrów na dystansie 40–50 m. Ograniczanie długości celowych do 30 m i wykonywanie pomiarów przy minimalnych różnicach temperatur między gruntem a powietrzem znacząco zmniejsza błędy optyczne.

Przygotowanie sprzętu i stanowiska polowego

Precyzja pomiarów zależy od prawidłowego przygotowania stanowiska. Statyw należy osadzać z równą siłą w podłożu, unikając miejsc podatnych na drgania, takich jak pobocza dróg czy nasypy techniczne. Precyzyjne wypoziomowanie libellą pudełkową i rurkową powinno być kontrolowane przed każdym odczytem, ponieważ naturalne drgania terenu potrafią rozregulować instrument w ciągu kilku minut pracy.

Ostrość lunety ustawiona na minimalną aberrację obrazu zmniejsza ryzyko błędów paralaksy. Operatorzy często pomijają kontrolę paralaksy, co prowadzi do odchyłek przy szybkim odczycie. W praktyce wystarczy zmienić pozycję oka względem okularu o kilka milimetrów, aby odczyt przesunął się o 1–2 mm.

Wysokiej jakości akcesoria – łaty kompozytowe o niskiej rozszerzalności termicznej czy stabilne statywy aluminiowe – realnie wpływają na powtarzalność wyników. Sprzęt oferowany przez Pomiar24, dostępny pod adresem https://pomiar24.pl/pl/produkty/1/niwelatory-18790 zaprojektowany jest z myślą o ograniczaniu wpływu warunków terenowych na pomiar.

Wybór typu i modelu niwelatora a jakość pomiarów

Niwelatory optyczne zapewniają stabilną geometrię układu celowego i dobrą odporność mechaniczną, jednak ich dokładność zależy od umiejętności operatora i jednoznaczności odczytów. W modelach z kompensatorem jakość tłumienia drgań ma kluczowe znaczenie – słabe kompensatory potrafią wprowadzać wahania obrazu o amplitudzie ponad 1 mm.

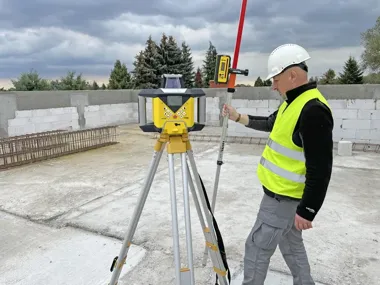

Niwelatory laserowe z automatycznym samopoziomowaniem minimalizują błędy operatora, ale ich jakość zależy od stabilności rotora i precyzji wiązki. Przy pracach drogowych wartościowa jest funkcja ustawiania spadków, pozwalająca bezpośrednio kontrolować nachylenie odcinków nawet przy dużych odległościach.

Niwelatory cyfrowe eliminują błędy paralaksy dzięki odczytom kodowym. Modele o dokładności 0,3–0,7 mm/km nadają się do precyzyjnych prac inżynieryjnych, a rejestracja wyników redukuje błędy dokumentacyjne. Wybór modelu powinien zależeć od zasięgu celowych, oczekiwanej dokładności oraz częstotliwości użytkowania sprzętu.

Kalibracja, serwis i kontrola jakości pomiarów

Regularna kalibracja niwelatora obejmuje regulację osi celowej, kontrolę kompensatora oraz weryfikację równoległości osi obrotu. W praktyce oznacza to sprawdzenie instrumentu przynajmniej co 6–12 miesięcy lub po każdym upadku sprzętu. Nieregulowany błąd kolimacji powoduje przesunięcia wyników, które przy kilkusetmetrowych ciągach mogą osiągać kilkanaście milimetrów.

Serwis obejmuje czyszczenie elementów optycznych, kontrolę łożysk wrzeciona oraz smarowanie śrub mikrometrycznych. Zaniedbania w tym zakresie prowadzą do opóźnień kompensatora, co objawia się rozkołysaniem obrazu i utrudnia precyzyjny odczyt. Testy równoległości wyników z pomiarami kontrolnymi pozwalają szybko wykryć odstępstwa instrumentalne.

Obliczanie i weryfikacja błędu pomiarowego

Najpewniejszą metodą oceny jakości pomiaru pozostaje podwójna niwelacja. Różnica między wynikami z dwóch kierunków nie powinna przekraczać wartości 4–6 mm na 1 km niwelacji dla instrumentów klasy budowlanej. W przypadku sprzętu precyzyjnego dopuszczalne różnice wynoszą 2–3 mm.

Kontrolę błędów wykonuje się przez porównanie sumy przewyższeń z wartościami punktów odniesienia oraz analizę rozbieżności między odczytami z różnych celowych. Jeżeli różnice mają charakter systematyczny, źródłem jest zwykle błąd kolimacji lub kompensatora; jeśli losowy – najczęściej wina leży po stronie odczytu łaty lub niestabilnego stanowiska.

Akcesoria i metody wspierające precyzyjne tyczenie i trasowanie

Do precyzyjnego tyczenia kluczowe są łaty niwelacyjne o wysokiej powtarzalności oznaczeń oraz stabilne statywy pozwalające utrzymać instrument na jednej pozycji podczas długich ciągów. Łaty kodowe stosowane z niwelatorami cyfrowymi umożliwiają redukcję błędów odczytu praktycznie do zera.

W pracach liniowych ważne jest precyzyjne ustawienie kierunku za pomocą koła poziomego oraz kontrola odległości przez nitki dalmierzowe. Niwelatory laserowe z detektorami znacznie przyspieszają tyczenie spadków, co ma duże znaczenie w robotach drogowych i kanalizacyjnych, gdzie tolerancje nachylenia wynoszą często zaledwie 0,2–0,3%.

Stosowanie sprawdzonych akcesoriów oraz technik kontroli pozwala utrzymać stabilną jakość prac terenowych i ograniczyć liczbę poprawek, co przekłada się na niższe koszty wykonawcze i większą niezawodność dokumentacji geodezyjnej.
